IPS-5000 画像处理系统



新开发的画像处理系统可以鲜明的表示出模糊穿透十字像。

旋转镜片时，会自动的记录旋转轨迹并以最小二乘法用数字表示偏心量。

监视器直接显示偏心量(角度) 。
适用Pearl制偏心显微镜及穿透式偏心测量仪。



型式Model	IPS-5000
测量模式	十字显示模式、Y轴测量模式、十字测量模式
画面显示语言	日语 / 英语
电源	AC100V～240V
尺寸,重量	W255×D165×H50,1.4kg
附件	电源线,PS/2鼠标,操作说明书
选配	脚踏开关



将模糊的十字图像变换为精细的十字图像

通过穿透方式测量偏心量的情况下，短焦距镜头焦 距越短图像显示清晰感越差。这种情况下通过 IPS-5000 系列将模糊的穿透十字图像进行图像处 理使其转换为清晰的十字图像。

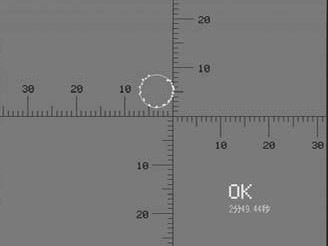

自动计算偏心量、当即判定出合否结果

自动读取旋转被检透镜时的轨迹并以最小二乘法算出，既而在监视器上以数码形式显示。根据不同的测定目的和要求可以选择以下三种模式。

●十字形表现模式

●纵线测量模式

●十字形测量模式





可放大显示测定画面

可将测定画面放大显示 1～8 倍。 可对偏芯量较小的镜头进行精确测定。



专用于现场作业的装置

只需接通装置的电源即可使用，无需记住多余的操作。 只需一个鼠标即可轻松进行测定操作



可变更字符的大小

测定结果的字符可进行 3 种大小的变更。 因此，即使使用较小的监视器也不会看错测定结果。

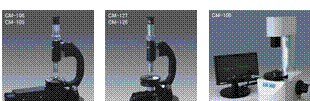

适应机型

适应于PEARL公司生产的中心显微镜及穿透式偏心测量仪。
